接上一篇小米空气检测仪拆解分析之后，顺带把手头的另一个空气检测仪也拆了看看。这个空气检测仪买了有一年半了，一直用的挺好的，数据看起来也挺准确的，正好这次买了小米的，可以对比拆开看看。因为还要用的，所以就不像小米那个，这个传感器模块就不拆了。

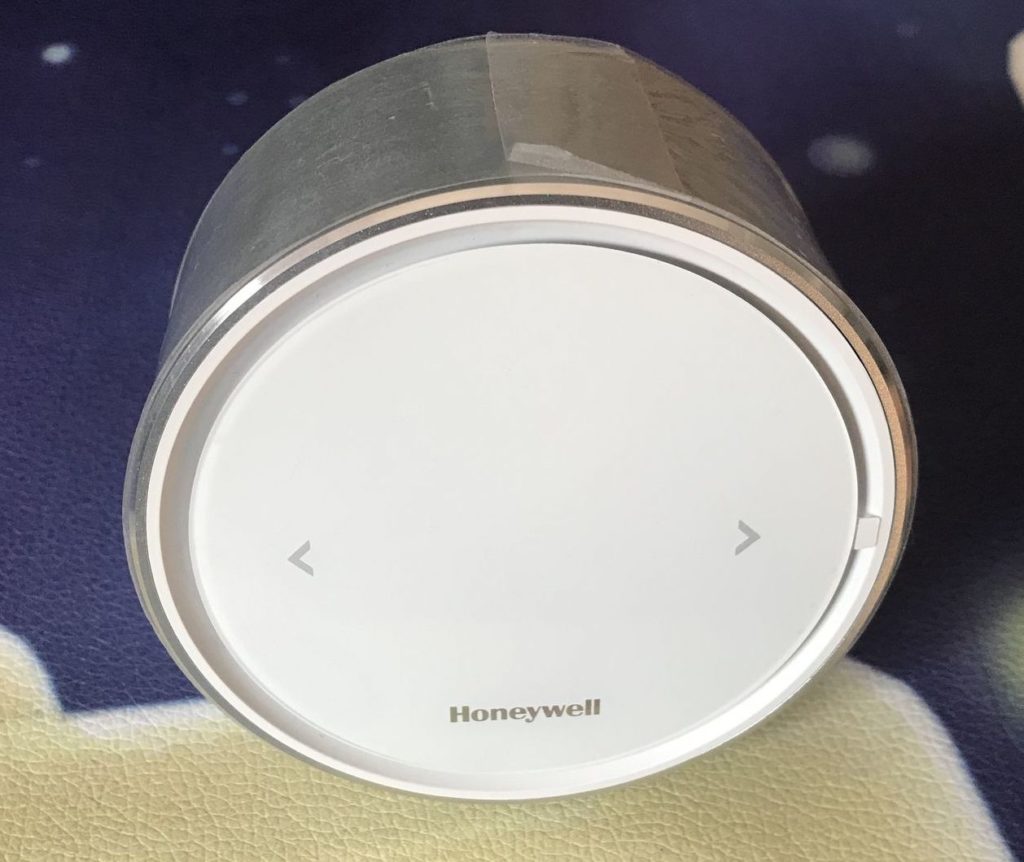

正面很简洁，左右两个箭头是切换显示内容按键，触摸式的按键，轻触就有反应，中间白色部分是显示屏幕，用LED灯组成的点阵显示屏。周围一圈是三色光带，可以随着空气质量变化改变颜色，蓝色表示空气质量优良，橙色是轻度、中度污染，红色是重度污染。

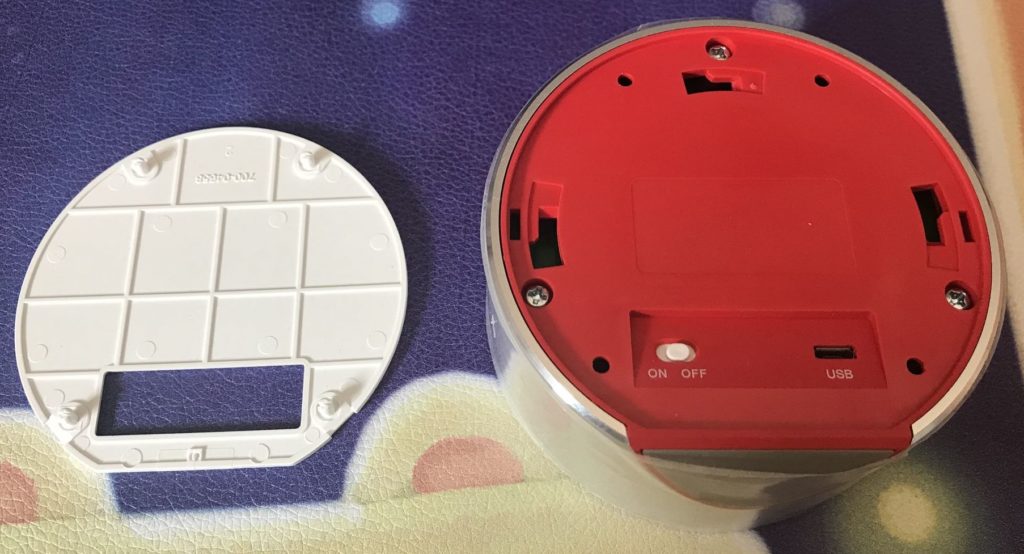

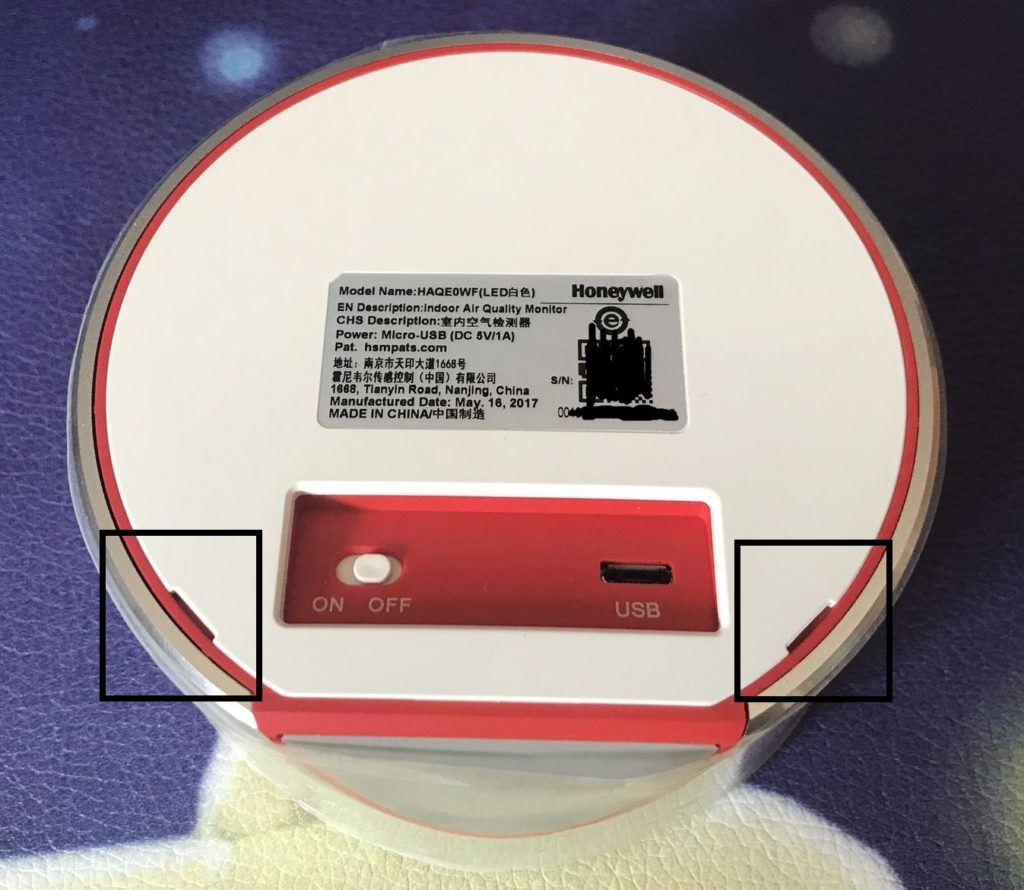

背面是一些信息，后面白色的是一整块盖板。用平口螺丝刀伸进黑色框中的两个缺口，向外撬就能把后面盖板取下，露出里面的螺丝。
取下盖板之后，里面的螺丝就露出来了，拧下三颗螺丝就能打开外壳。

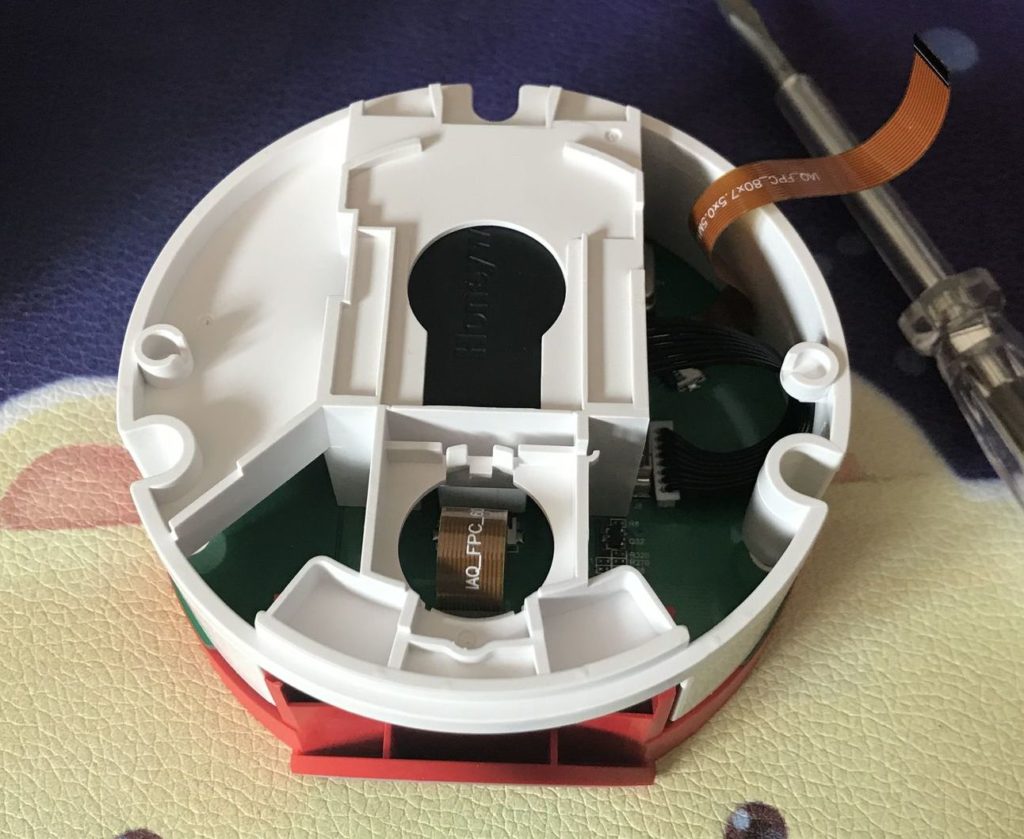

取下后面红色部分后，可以看到前面显示屏幕的背面。显示屏幕和主板通过软排线连接。将排线座卡口松开，取下排线就能分离显示屏和主板。

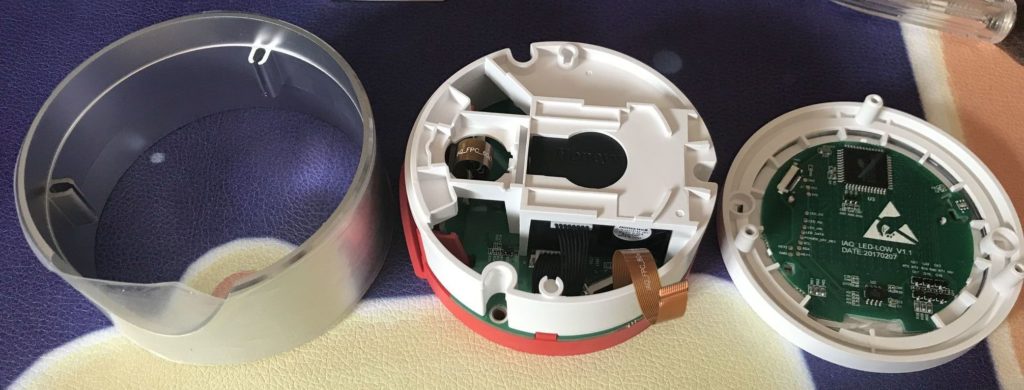

分离开的显示屏幕和主板传感器部分。中间白色结构是传感器，传感器下层是主板，右侧是显示屏幕。

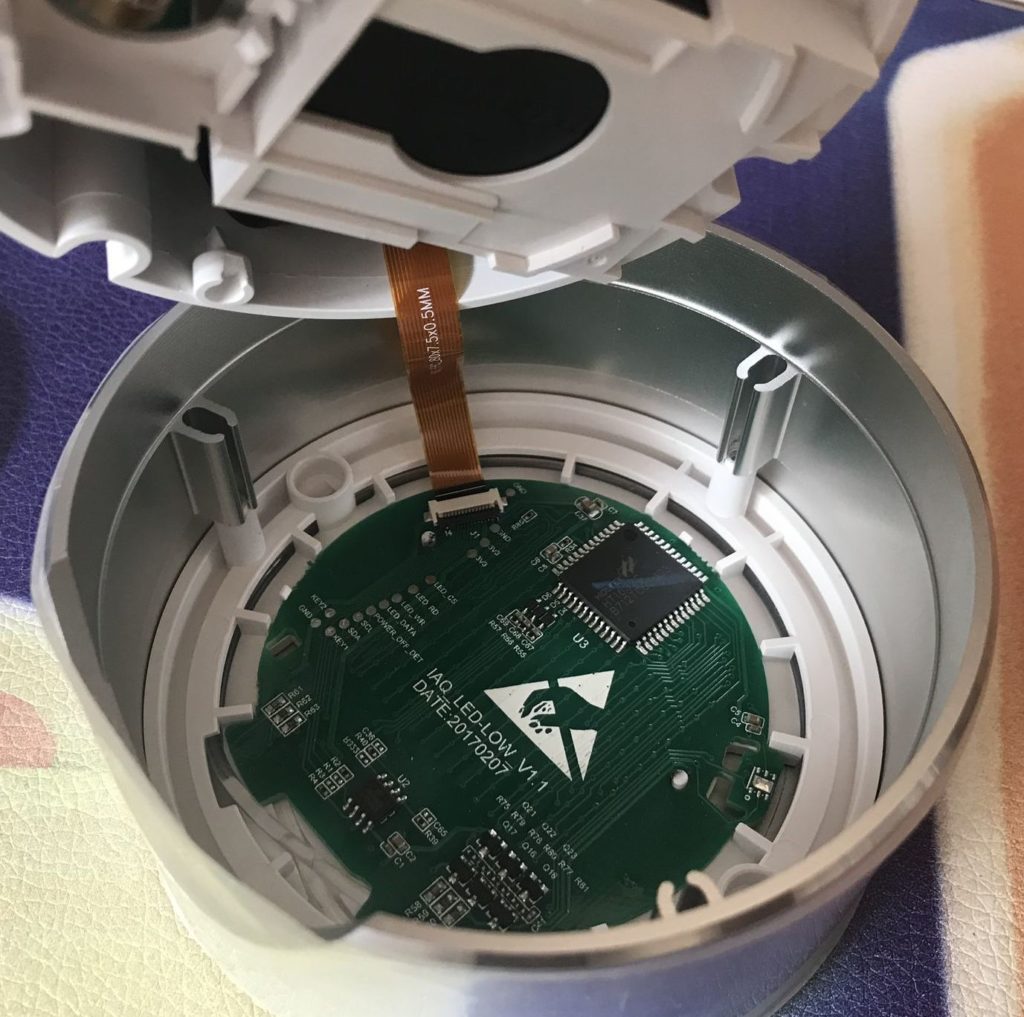

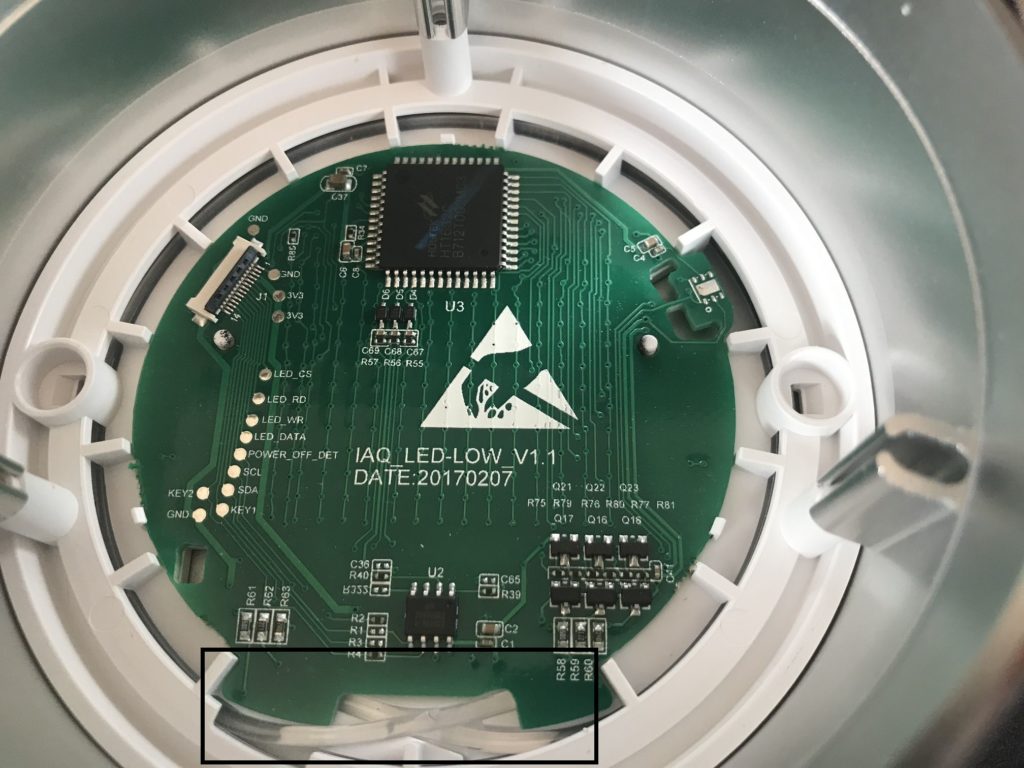

下图是显示屏幕背面，上方黑色芯片是HT1632C，合泰的LED驱动芯片，中间靠下是触摸按键芯片，前面板两个触摸按键通过这个芯片转换成数字信号传给主控板。最下方两个交叉的透明圆柱是前面板光带的导光结构，板子正面LED的光线通过导光条形成均匀的光带在前面板显示。

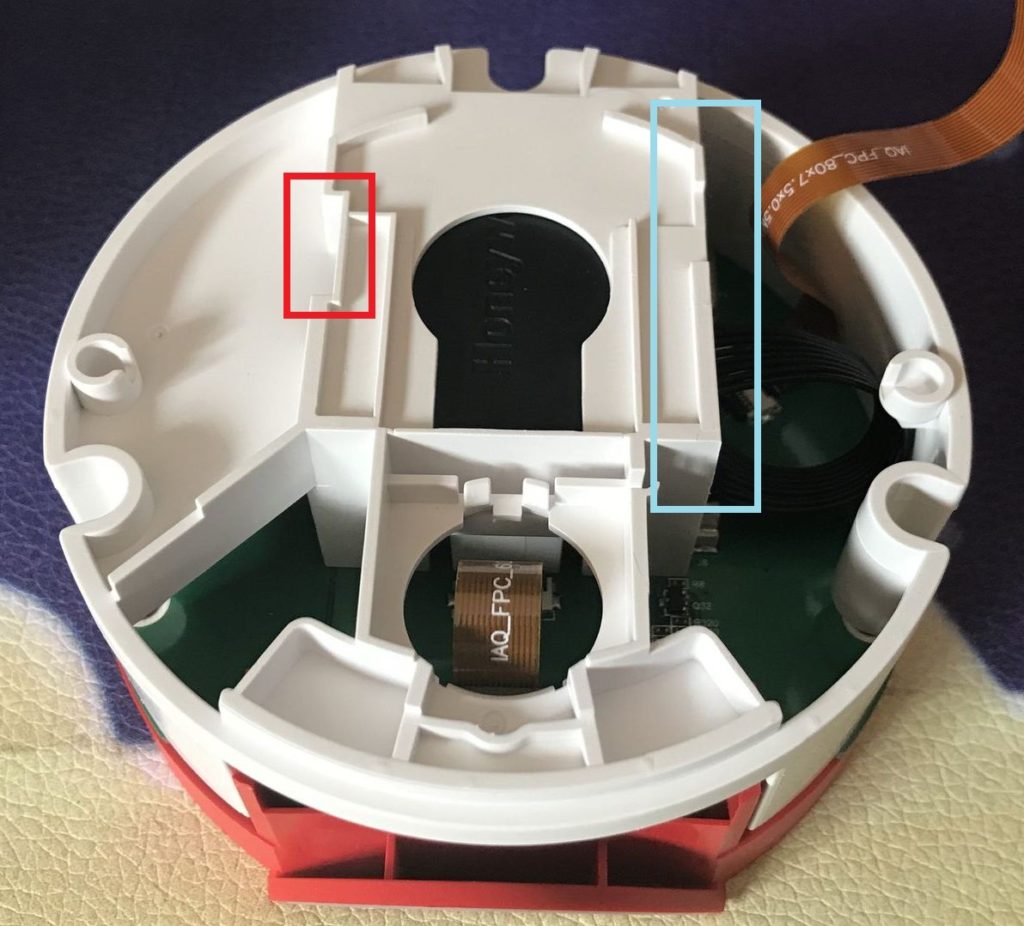

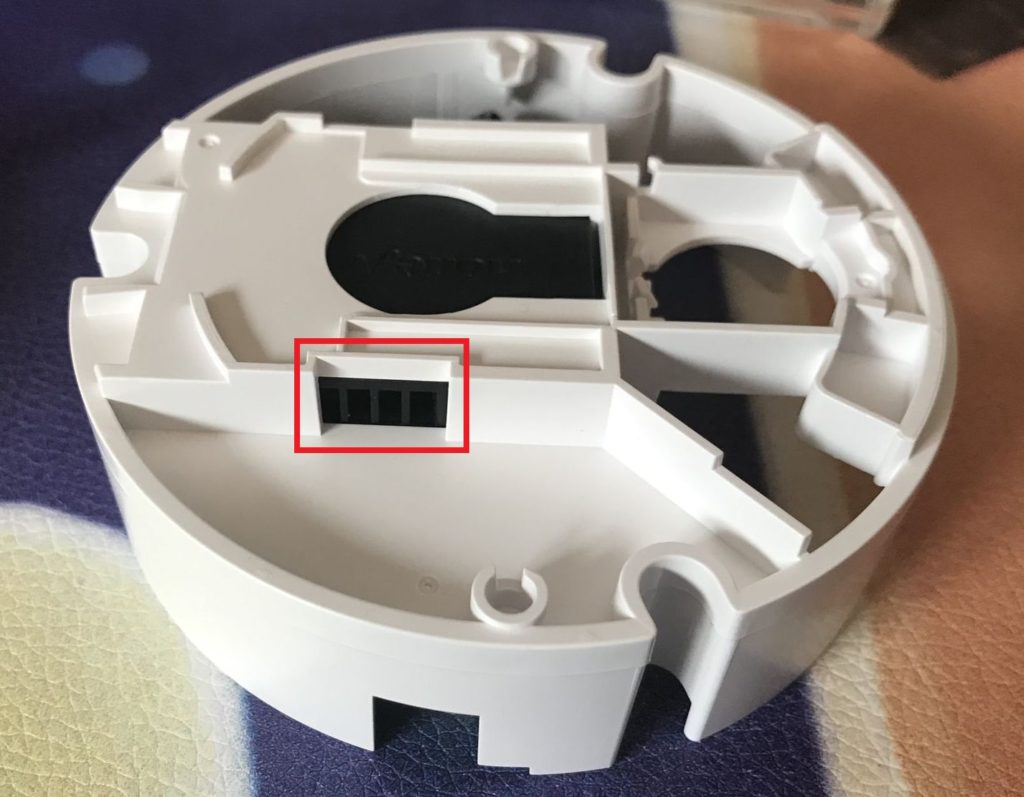

下图中天蓝色框中是传感器模块风扇通风口，红色框中是传感器另一侧的通风口。空气经过前面板四周的缝隙中进入传感器，经过传感器后从另一侧流出。传感器进风口和出风口之间有白色塑料隔板隔开，防止出风口气流影响进风口。
下面两张图片可以看到传感器两侧的通风口。
传感器通过8芯排线与主板连接。断开传感器排线就可将传感器固定结构与主板分开。传感器通过上下两侧卡口固定在结构上。

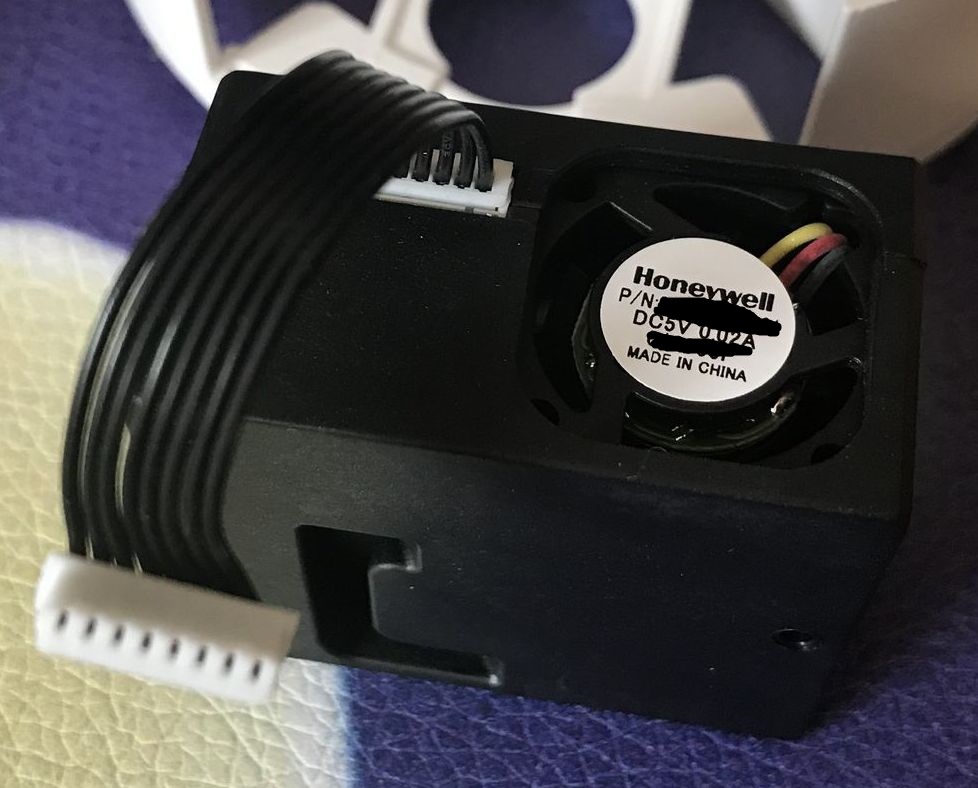

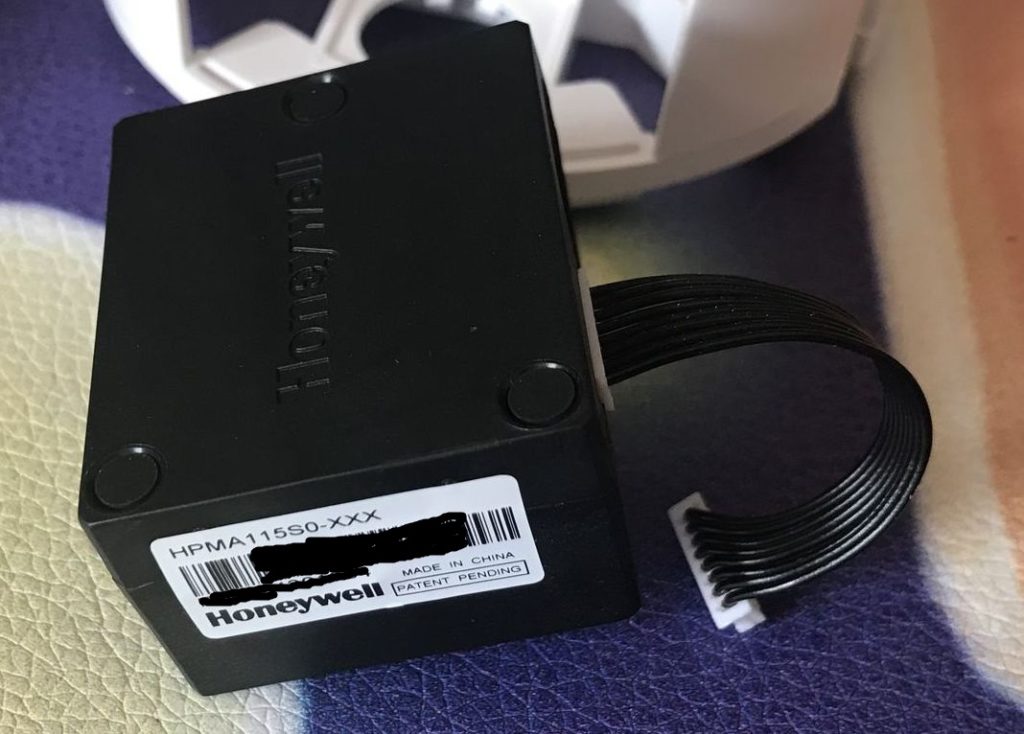

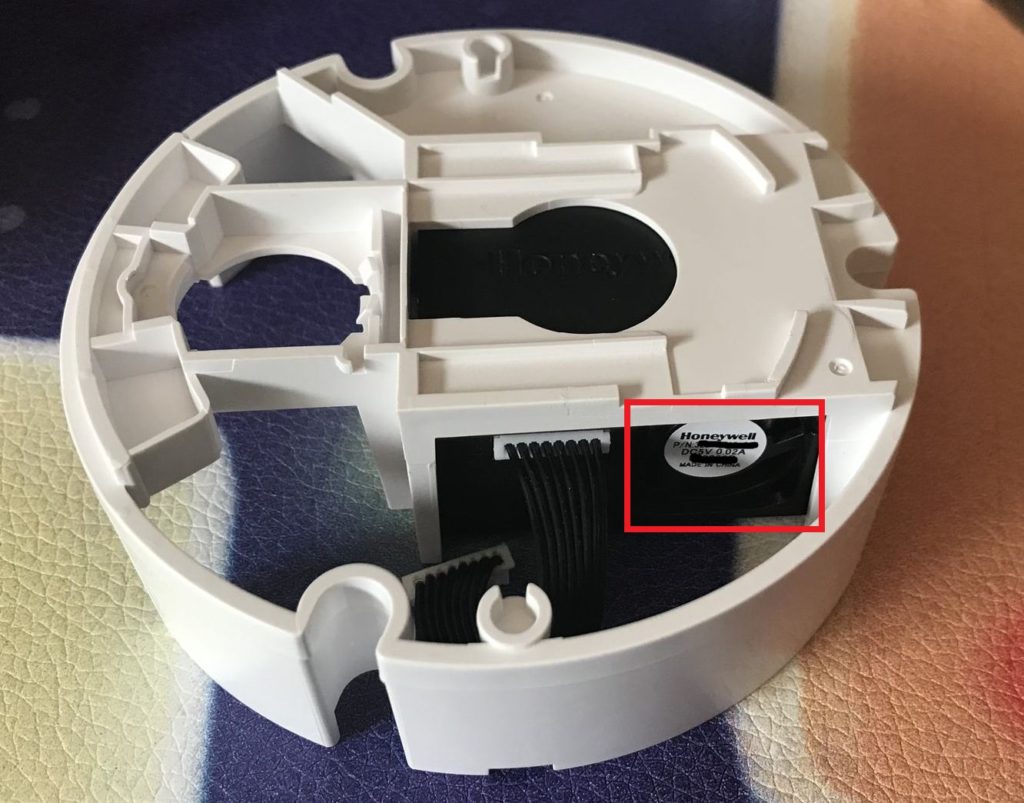

取下的传感器，可以看到一侧通风口的小风扇。侧面贴有产品型号和产品编号。

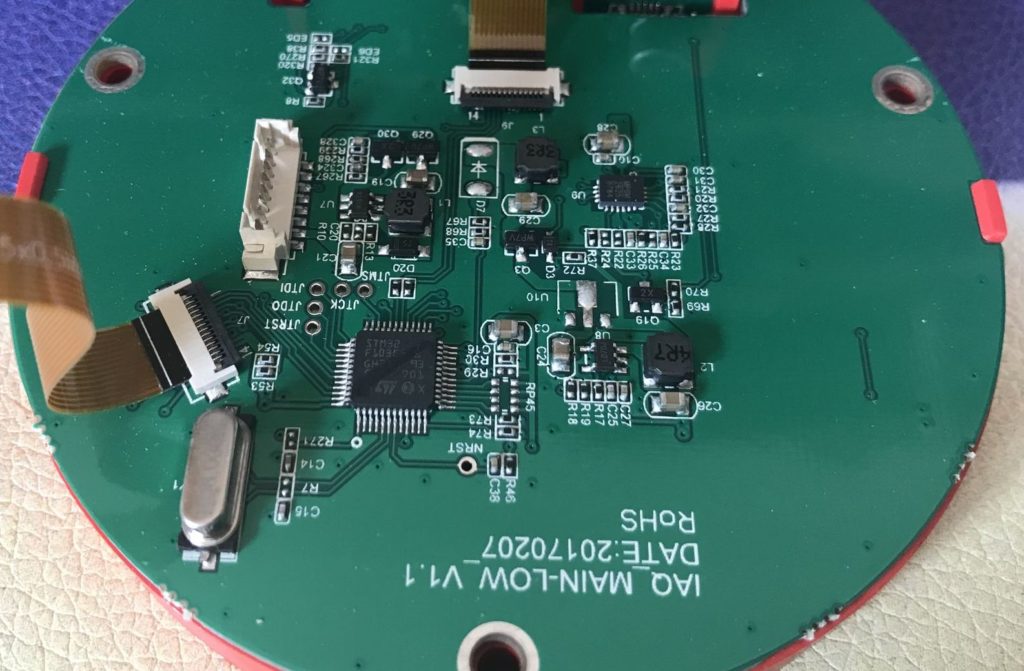

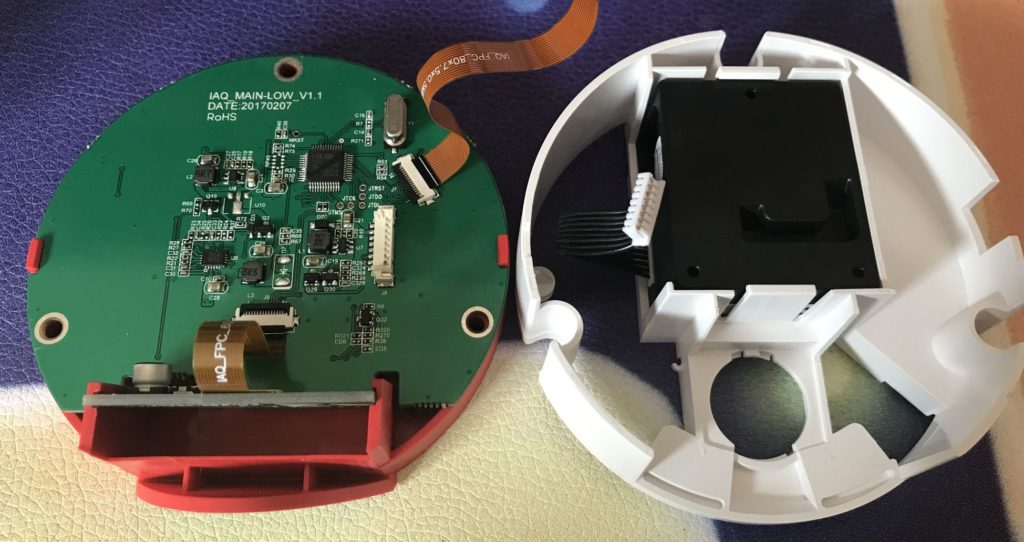

电路板全貌，周围还是挺空的。一颗STM32芯片作为主控，从传感器读数据并发送给HT1632C芯片显示。主板上没有单独的温湿度传感器，显示的温湿度值通过PM2.5传感器获得。

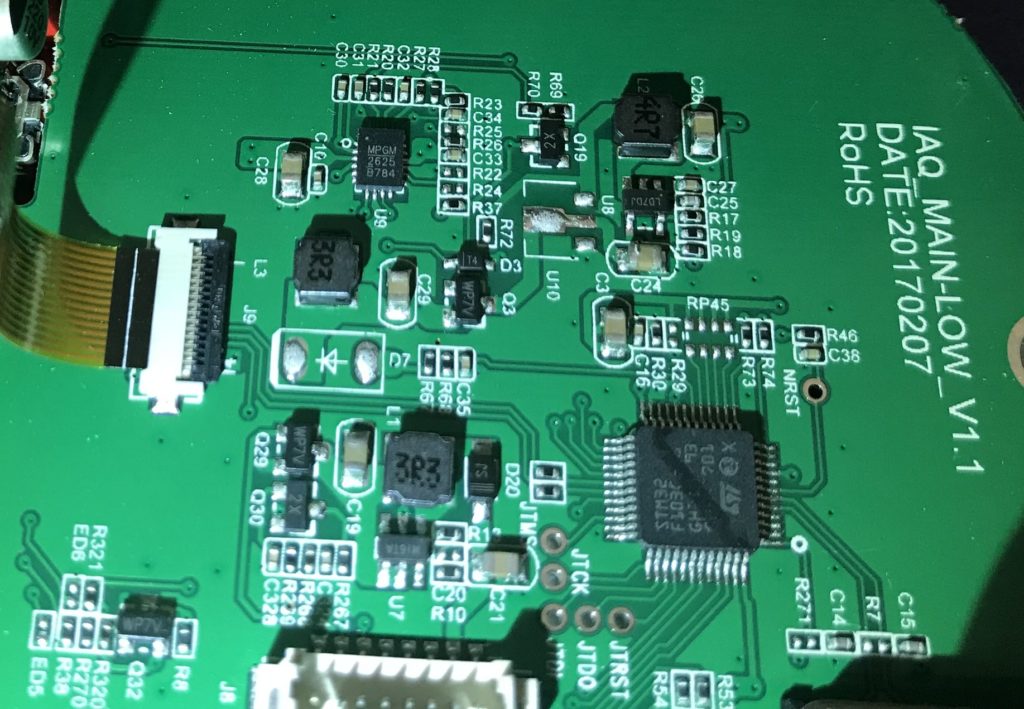

这张可以看清楚芯片的型号，可是我搜了搜并没有搜到有用信息，猜测STM32正上方一颗电感旁边是开关降压芯片，把电池电压降到3.3V为STM32提供工作电压，左上角长方形芯片是电池充电芯片，STM32左侧电感旁边是开关升压芯片，为传感器提供5V工作电压。

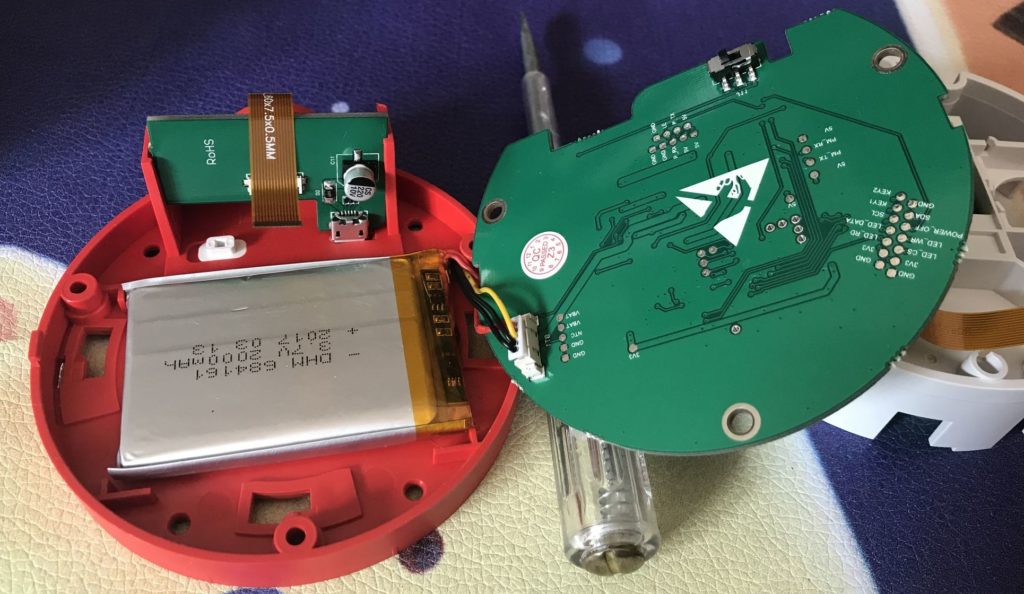

主控板背面只有一个开关和一个电池插座，电池插座是5针的，两根正线，两根地线，一根NTC热敏电阻线。对于这种小电流的设备两根正线两根地线的设计挺少见的。

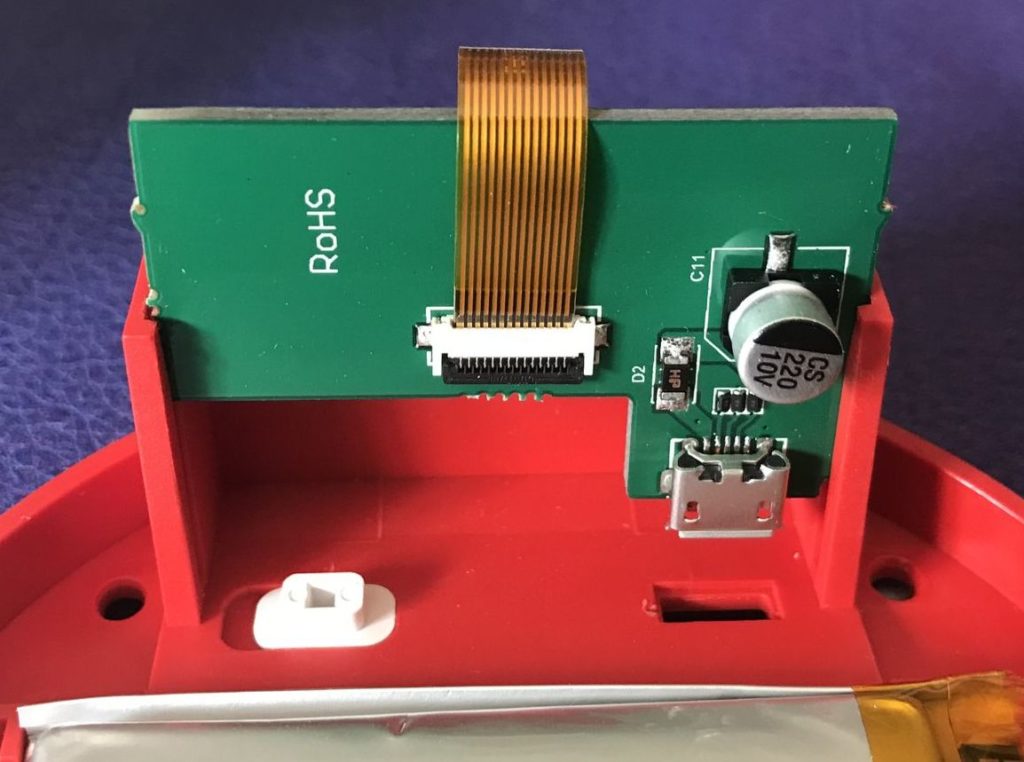

USB插座，安装在单独一块小板上，旁边还有一颗大电解电容，一个自恢复保险丝，和3个TVS保护元件，这在其他产品中很少见。USB插座通过软排线连接到主板上。
拆解完后，把各个部件重新装回去。模块化的设计使得拆装都很方便。

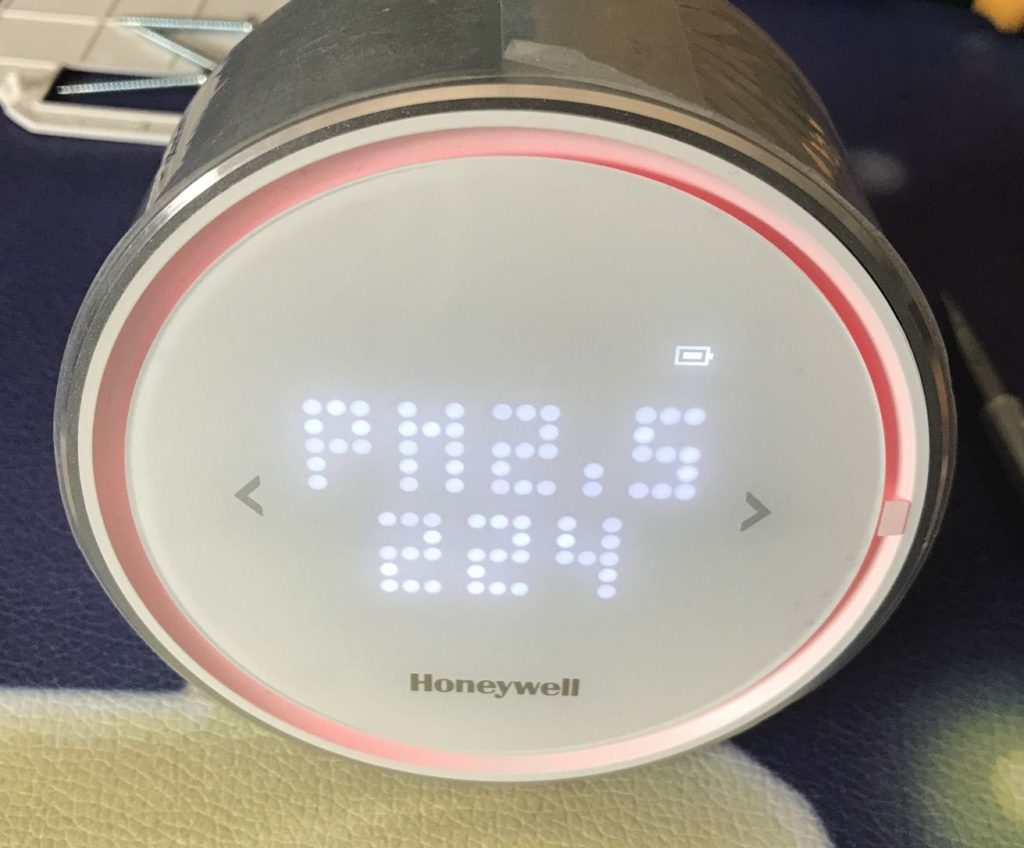

装好之后PM2.5，温湿度显示都正常。
